B- Géométrie des molécules



1. Représentation de Cram



Cette méthode de représentation est adaptée à la représentation spatiale des molécules :



· Une liaison, entre 2 atomes dans le plan de la feuille, est représentée par un trait plein :



· Une liaison, entre un atome dans le plan et un atome en avant de la feuille, est représentée par un triangle plein, la pointe étant du côté de l'atome dans le plan, la base du côté de l'autre atome :



· Une liaison, entre un atome dans le plan et un atome en arrière du plan, est représentée par un triangle hachuré dont la pointe est du côté de l'atome dans le plan, la base du côté de l'autre atome :







2. Règle de répulsion maximale des doublets









3. Différentes géométries possibles



La forme géométrique d’une molécule dépend du nombre et de la nature des doublets mis en jeu par les atomes qu’elle contient. On peut distinguer trois cas :



Atome central (C, N ou O) engagé dans des liaisons simples

Les doublets d’un atome de carbone, d’azote ou d’oxygène impliqué uniquement dans des liaisons simples adoptent un arrangement tétraédrique. L’atome est au centre d’un tétraèdre et les quatre doublets sont dirigés vers les sommets.



Nom	Formule de Lewis	Répartition des doublets	Représentation de Cram	Modèle moléculaire	Géométrie de la molécule
Méthane		4 d.l. dirigés vers les sommets d’un tétraèdre			Tétraèdre
Ammoniac		3 d.l. et 1 d.n.l. dirigés vers les sommets d’un tétraèdre			Pyramide à base triangulaire
Eau		2 d.l. et 2 d.n.l. dirigés vers les sommets d’un tétraèdre			En coude





Atome central (C, N ou O) engagé dans une liaison double.

Les doublets d’un atome de carbone, d’azote ou d’oxygène impliqué dans une liaison double se répartissent dans un plan.



Nom	Formule de Lewis	Répartition des doublets	Représentation de Cram	Modèle moléculaire	Géométrie de la molécule
Ethène (Ethylène)		1 liaison double. et 2 simples dans un plan			Géométrie plane



Atome central (C, N ou O) engagé dans une liaison triple.

Les doublets d’un atome de carbone, d’azote ou d’oxygène impliqué dans une liaison triple se répartissent linéairement.



Nom	Formule de Lewis	Répartition des doublets	Représentation de Cram	Modèle moléculaire	Géométrie de la molécule

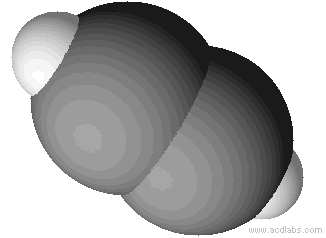

Ethyne (acétylène)		1 liaison triple et 1 simple alignées			Linéaire
