4. Cas particuliers



Zone de Texte: 	Que ce soit une lentille convergente ou une lentille divergente :
•	Si l’objet est à l’infini, alors l’image se trouve dans le plan focal image.
•	Si l’objet est dans le plan focal objet alors l’image est à l’infini

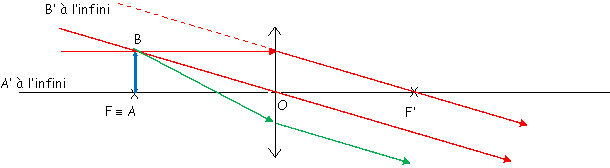

           Dans ce premier cas, les rayons émergeants ne se croiseront jamais. C’est comme si ils provenaient d’un point image B’ lointain (« à l’infini »). Ainsi, si on considère un rayon quelconque (en vert), il émerge parallèle aux 2 autres ! On remarquera que le troisième rayon particulier de construction ne peut pas être tracé ici.

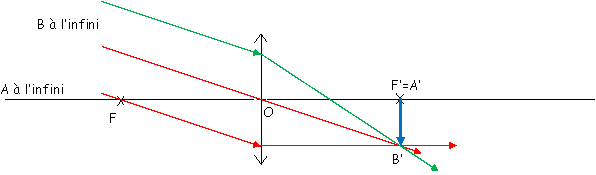

Dans ce deuxième cas, l’objet observé étant lointain (« à l’infini »), l’image se forme dans le plan focal image.











           Dans le cas de la lentille divergente, l’objet confondu avec le plan focal objet doit être virtuel. Les rayons émergeants sont parallèles, comme s’ils provenaient d’un point B’ lointain.













           Dans ce dernier cas, l’objet observé à travers la lentille divergente est lointain (« à l’infini »). Il se forme alors une image virtuelle dans le plan focal image de la lentille.









Remarque : pour trouver la direction des rayons parallèles ou la hauteur de l’image AB, il suffit de tracer un rayon : celui qui passe par le centre optique (et qui n’est donc pas dévié).
